Je však třeba dodat, že funkci animování dílčích částí modelu využijeme především u jednodušších objektů. Než abychom napínali každou bodlinu ježka zvlášť, raději vymyslíme jinou cestu, jak komplikovaného pohybu desítek ba stovek bodů najednou dosáhnout.

Neviditelnost
Na informačním panelu o vlastnostech objektů, který vyvoláme pravým kliknutím na ikonu šipky (Object tool), přibyla možnost zneviditelnit objekt. Neviditelnost může být i animována, avšak trueSpace nevytvoří mezi neprůhledným stavem objektem plynulý přechod až k úplnému zmizení. Takového efektu je třeba dosáhnout úpravou průhlednosti materiálu, kterou plynule animovat lze.

Když pak chceme, aby se dříve ukrytý objekt opět objevil, musíme použít editoru klíčových rámečků (KFE), v jehož stromové struktuře skrytý objekt snadno najdeme. Není dobré podceňovat výstižné pojmenovávání objektů jmény, jak se provádí na informačním panelu o vlastnostech objektů.

Go

Při svařování je třeba mít jasnou představu, jak vypadá skutečný výsledný model. Podívejme se na příklad našeho obrázku. Zde jsme spojili dva vrcholy v jeden. Abychom zamezili vzniku podivných geometrických útvarů, ještě jsme modelu přikreslili dvě nové hrany, které jasně definují tvar výsledných stěn.

Kdybychom model takto nerozdělili, vzniklá stěna by měla tvar, se kterým neumí žádný program pracovat - byla by přehnuta, aniž by v bodu ohybu vznikla nová hrana. O bezradnosti trueSpace se můžeme přesvědčit, když model renderujeme z různých pohledů. Stěna je položena pokaždé pod jiným úhlem, jak je vidět z obrázku dole.

Levá strana byla korigována vytvořením nové hrany, podle které se má zlomit, zatímco pravá stěna se láme podle vůle trueSpace. Pokud se na ni podívám z jiných úhlů, vždy vytvoří stejný zlom, jaký vidíme teď.

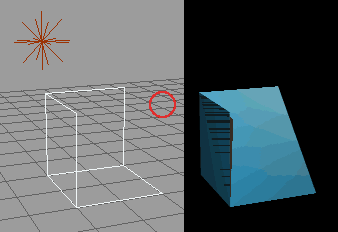

Mazat vrcholy (Erase vertices) je třeba také s rozvahou. Následující obrázek ukazuje, co se stane, když smažeme jeden v vrcholů krychle (označen červeným kroužkem), aniž bychom jakkoliv korigovali geometrii modelu. Krychle je nasvícena záplavovým světlem, které vrhá stíny.

Oba nástroje jsou mocnou zbraní v rukou těch, kdo jimi dokáží vládnout. V některém příštím čísle 3D Revue si vezmeme nástroje pro editaci bodů, hran a stěn pěkně pod lupu.

Převrácení stěn naruby (Flip faces)
Občas se stává, že po importování modelů z jiných modelovacích programů, nacházíme na objektech nepřesnosti a chyby. Jedním druhem chyby je například otočení některých nebo všech stěn (faces) modelu „naruby“. Převrácená stěna se zpravidla při renderování nezobrazuje, zanechává v modelu otvor.

Řešením je nástroj pro převrácení stěn zpět (Flip faces). Umožní invertovat normálové vektory individuálně zvolených stěn, takže správně reprezentují modelovaný objekt.

Pokud myší aktivujeme nástroj pro převrácení stěn, můžeme tahem myši označit a převrátit několik stěn najednou.

Kubická UV projekce

Na panelu UV projekce, který určuje, jaký způsobem bude na boční strany objektu namapován jeho materiál, přibyla možnost kubické projekce. Touto cestou je materiál na objekt promítán ze šesti stran současně.

Kubickým promítáním odstraníme válcovitě zdeformované promítání textur na boční stěny při válcovité projekci (Cylindrical projection) i nepřirozeně protažené linie způsobené plošnou projekci (Planar projection).

Pomocná čtvercová síť
Záchytné body čtvercové sítě (Grid) teď ovlivňují i kreslení polygonů a křivek.

Go

Víme, že při rederování samotného objektu nebylo dříve možné pozorovat jeho stíny, odlesky apod., které vyžadovaly vyrenderování celé scény. Výsečový render zobrazuje vybranou část scény tak, jakoby byla renderována celá - tedy se všemi odlesky a stíny, které vrhají objekty mimo vybranou výseč.

Drátový/D3D náhled (Wireframe/D3D preview)
Vytvořenou animaci je možné velice rychle vyrenderovat pro náhled jen ve tvaru drátových (Wireframe) modelů, anebo plných modelů stínovaných a renderovaných pomocí Direct3D.

Výsledná animace dokáže odhalit nedostatky montáže a pohybu v dramaticky krátkém čase.

Integrovaný prohlížeč AVI souborů
Přímo z pracovního prostředí si můžeme prohlížet AVI animace.

Go

Funkce archivace scén tento problém odstraňuje. Shromáždí všechny použité bitmapy do jednoho archivačního adresáře a rozdělí je do jednotlivých podadresářů (mapy nerovností, textury, 2D a 3D mapy prostředí). Při otevření na jiném počítači stačí jen definovat cestu k základnímu adresáři a program si všechny textury najde sám.

Vyrovnání oken (Dock all panels)
Tato funkce nyní vyrovnává nejen všechny otevřené panely, ale náhledová další okna, což se hodí zejména při změně rozlišení monitoru, kdy se vám okna schovají mimo pracovní plochu.

DirectX
trueSpace spolupracuje hardwarově i softwarově s poslední verzí Microsoft DirectX. Uživatelé trueSpace pod Windows NT tuto možnost zatím využít nemohou, protože DirectX pro NT zatím není připraven.
